Integrate Openstack With Ceph RGW

December 23, 2022 • Reading time: 3 minutes.

#openstack

Pada catatan ini, saya akan membagikan cara untuk mengintegrasikan Openstack dengan Ceph Object Storage yaitu Ceph Rados Gateway.

Openstack sebenarnya memiliki layanan object storage-nya sendiri, yaitu Swift. Layanan ini menawarkan layanan penyimpanan cloud yang dapat menyimpan dan mengambil banyak data dengan menggunakan API sederhana.

Sedangkan Ceph Rados Gateway adalah antarmuka object storage menyediakan aplikasi dengan gateway RESTful API ke Ceph Storage Cluster.

Untuk versi yang digunakan adalah sebagai berikut :

Ubuntu 20.04
Openstack Xena version
Ceph Pacific Version

Diasumsikan bahwa sudah ada Openstack Cluster dan Ceph Cluster yang sudah berjalan normal dan setiap endpoint pada Openstack menggunakan HAProxy sebagai Load Balancer. Sehingga tahap yang dijelaskan oleh saya hanya proses untuk mengintegrasikan Openstack Swift dengan Ceph Rados Gateway.

Ceph rados gateway support API untuk swift, sehingga endpoint Openstack Swift bisa lansung diset ke API server dari Ceph rados gateway.

Requirement :

Ceph Cluster yang sudah berjalan normal
Openstack Cluster yang sudah berjalan normal dengan Minimal service + Swift service

Instalasi dan Konfigurasi Ceph Rados Gateway

Untuk implementasinya, pertama instalasi dan konfigurasi Ceph Rados Gateway terlebih dahulu.

Instal paket radosgw pada node yang akan difungsikan sebagai ceph rados gateway. Pada skenario saya, node yang difungsikan sebagai ceph rados gateway adalah node controller pada Openstack Cluster.
```
sudo apt install radosgw
```

Edit file /etc/ceph/ceph.conf pada setiap node yang akan dijadikan ceph rgw dengan menambahkan konfigurasi untuk ceph rgw

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


[client.rgw.<NAMA_NODE>]
host = <NAMA_NODE>
rgw frontends = "civetweb port=<IP_NODE>:8080"
rgw keystone api version = 3
rgw keystone url = <KEYSTONE_ENDPOINT_URL>
rgw keystone admin user = admin
rgw keystone admin password = <PASSWORD_ADMIN>
rgw keystone admin tenant = admin
rgw keystone accepted roles = admin
rgw keystone admin domain = default
rgw keystone token cache size = 500
rgw keystone revocation interval = 300
rgw keystone implicit tenants = true
rgw swift account in url = true
rgw s3 auth use keystone = true
. . .

Membuat direktori /var/lib/ceph/radosgw/ceph-rgw.<NAMA_NODE>
```
sudo mkdir -p /var/lib/ceph/radosgw/ceph-rgw.<NAMA_NODE>
```

Membuat keyring ceph untuk ceph-rgw

ceph auth get-or-create client.rgw.<NAMA_NODE> osd 'allow rwx' mon 'allow rw' -o /var/lib/ceph/radosgw/ceph-rgw.<NAMA_NODE>/keyring;
chown -R ceph. /var/lib/ceph/radosgw;

Menjalankan service ceph-rgw

systemctl enable --now ceph-radosgw@rgw.<NAMA_NODE>

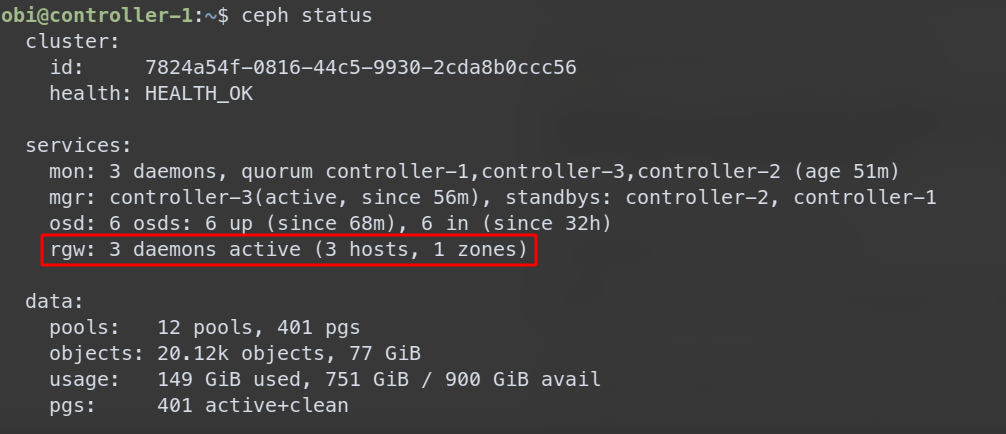

Kemudian, pastikan ceph-rgw tersebut sudah terdeteksi oleh Ceph cluster

pada ceph status saya, terdeteksi 3 daemon yang nyala karena saya menginstall ceph-rgw pada tiga node controller.

(Opsional) Jika ceph-rgw diinstall pada lebih dari satu node maka tambahkan konfigurasi pada Load Balancer (disini saya menggunakan HAProxy)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


. . .
listen cephrgw_api_cluster
  bind <INTERNAL_VIRTUAL_IP>:8080
  bind <PUBLIC_VIRTUAL_IP>:8080
  balance source
  option tcpka
  option tcplog
    server controller-1 <NODE_1>:8080 check inter 2000 rise 2 fall 5
    server controller-2 <NODE_2>:8080 check inter 2000 rise 2 fall 5
    server controller-3 <NODE_3>:8080 check inter 2000 rise 2 fall 5

Konfigurasi Openstack Endpoint

Setelah dilakukan instalasi dan konfigurasi Ceph Rados Gateway, selanjutnya konfigurasi Openstack dengan menambahkan endpoint untuk swift.

Menambahkan endpoint untuk swift

# Endpoint Public
openstack endpoint create --region local \
object-store public \
'http://public.cluster.local:8080/swift/v1/AUTH_%(project_id)s'

# Endpoint Admin
openstack endpoint create --region local \
object-store admin \
'http://admin.cluster.local:8080/swift/v1'

# Endpoint Internal
openstack endpoint create --region local \
object-store internal \
'http://internal.cluster.local:8080/swift/v1/AUTH_%(project_id)s'

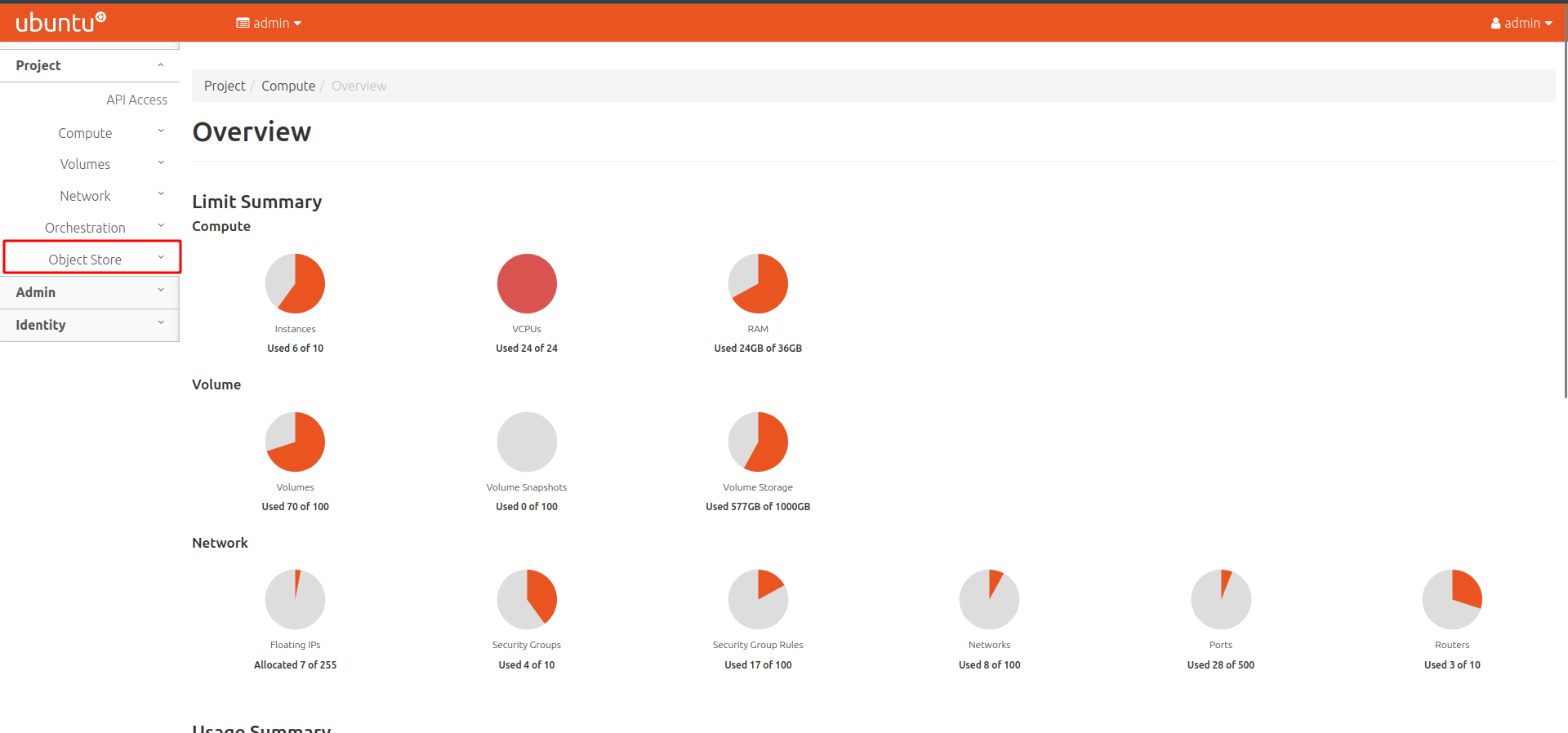

Setelah semua proses diatas dilakukan, maka pada Openstack horizon akan muncul tab Object Storage.

Horizon

Pengujian

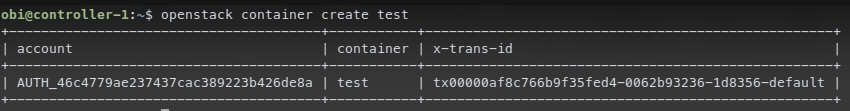

Pengujian membuat container(pada swift dikenal dengan istilah container, pada cloud provider lain dikenal dengan bucket)

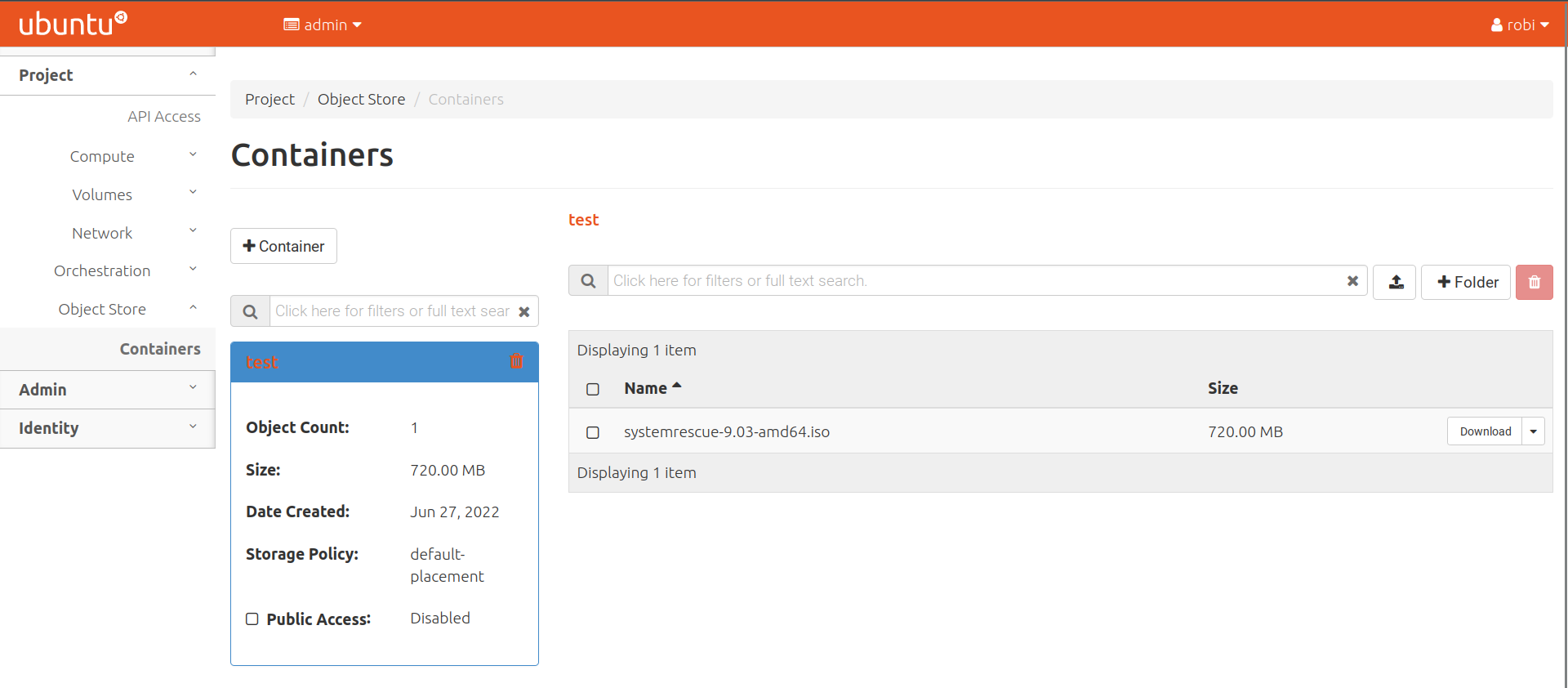

Pengujian upload file ke dalam container

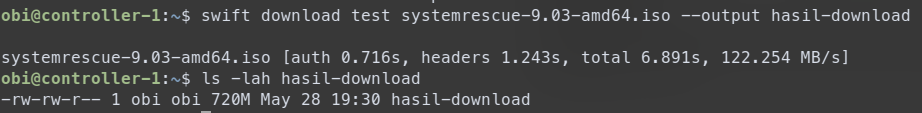

Pengujian download dari container

Yah begitulah cara integrasi Openstack dengan Ceph Rados Gateway.

Selamat ngoprek!
